Grampo de ancoragem para fibra optica

Clique nas imagens para ampliar

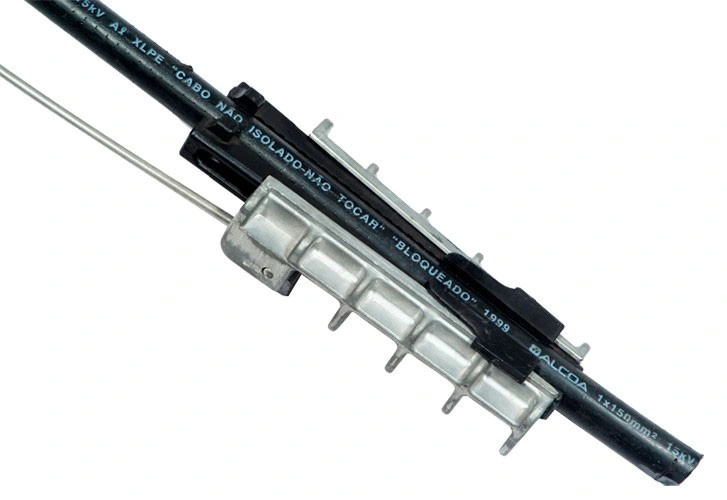

ESTRUTURA DO GRAMPO DE ANCORAGEM

O grampo de ancoragem para fibra optica, é comercializado pela empresa Ancora Metalurgia há 43 anos. A sua estrutura é composta por duas cunhas (fêmea e macho) em ABS, arame em aço inoxidável e corpo em alumínio. O grampo de ancoragem para fibra optica é aplicado diretamente sobre a cobertura do cabo e tem como função fazer a ancoragem dos cabos fase em lugares onde houver o seccionamento das fases.

DIVERSOS TAMANHOS DE GRAMPO

A Ancora possui em seu catalogo grampos para diversos tamanhos de cabos, conforme as especificações técnicas a seguir: para a tensão de 15kv temos o grampo de ancoragem para fibra optica 35mm² (diâmetro do cabo 12,8 a 15,3mm), grampo de ancoragem para fibra optica 50mm² (diâmetro do cabo 14,0 a 16,5mm), grampo de ancoragem para fibra optica 70mm² (diâmetro do cabo 15,5 a 18,0mm), grampo de ancoragem para fibra optica 95mm² (diâmetro do cabo 17,2 a 19,7mm), grampo de ancoragem para fibra optica 120mm² (diâmetro do cabo 18,8 a 21,3mm), grampo de ancoragem para fibra optica 150mm² (diâmetro do cabo 20,0 a 22,5mm), grampo de ancoragem para fibra optica 185mm² (diâmetro do cabo 21,8 a 24,5mm), grampo de ancoragem para fibra optica 240mm² (diâmetro do cabo 24,0 a 27,0mm). Para a tensão de 25kv temos o grampo de ancoragem de 50mm² (diâmetro do cabo 16,0 a 18,6mm), grampo de ancoragem de 70mm² (diâmetro do cabo 17,5 a 20,1mm), grampo de ancoragem de 95mm² (diâmetro do cabo 19,2 a 21,8mm), grampo de ancoragem de 150mm² (diâmetro do cabo 22,0 a 24,6mm), grampo de ancoragem de 185mm² (diâmetro do cabo 23,8 a 26,4mm) e para a tensão 35kv temos o grampo de ancoragem (grampão) de 70/185mm² (diâmetro do cabo 27,5 a 34mm). Os grampos de ancoragem para tensões de 15 e 25kv possuem uma carga de ruptura de 800daN e o grampão para tensão de 35kv, carga de ruptura 1000daN.

ENSAIOS DE ROTINA PARA ELIMINAR DEFEITOS

Durante o processo de fabricação são feitos ensaios de rotina nos grampos para eliminar unidades defeituosas. Estes ensaios são procedimentos padronizados que são feitos de acordo com as normas técnicas ABNT 16095 e 16096. Atendendo a estes requisitos o material está liberado para venda.

Download do Catálogo

Para saber mais sobre Grampo de ancoragem para fibra optica

Ligue para 31 3479-7350 ou clique aqui e entre em contato por email.
