Grampo de ancoragem tipo cunha

Clique nas imagens para ampliar

Saiba mais sobre Grampo de ancoragem tipo cunha

PAPEL DO GRAMPO TIPO CUNHA

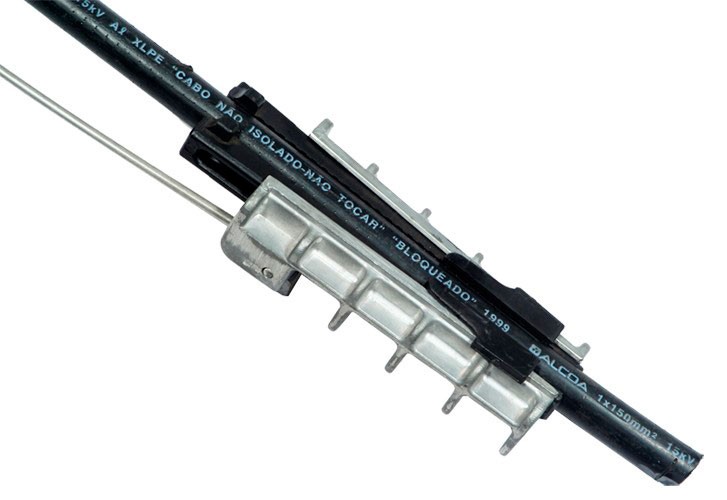

O grampo de ancoragem tipo cunha é um produto que é utilizado nas redes aéreas de distribuição. Seu papel é ancorar os cabos fase em estruturas onde houver o seccionamento das fases. Para sua fabricação utiliza-se vários tipos de matéria-prima como o alumínio, para confecção do corpo, o ABS (resina termoplástica) para confecção das cunhas (fêmea e macho) e o arame em aço inoxidável, onde se prende o isolador de ancoragem. O grampo de ancoragem tipo cunha 35-15kv-AR3-017 é utilizado em cabos de 12,8 a 15,3mm de diâmetro. O grampo de ancoragem tipo cunha 50-15kv-AR3-017-1 é utilizado em cabos de 14,0 a 16,5mm de diâmetro. O grampo de ancoragem tipo cunha 70-15kv-AR3-017-2 é utilizado em cabos de 14,0 a 16,5mm de diâmetro. O grampo de ancoragem tipo cunha 95-15kv-AR3-017-6 é utilizado em cabos de 17,2 a 19,7mm de diâmetro. O grampo de ancoragem tipo cunha 120-15kv-AR3-017-7 é utilizado em cabos de 18,8 a 21,3mm de diâmetro. O grampo de ancoragem tipo cunha 150-15kv-AR3-017-3 é utilizado em cabos de 20,0 a 22,5mm de diâmetro. O grampo de ancoragem tipo cunha 185-15kv-AR3-017-4 é utilizado em cabos de 21,8 a 24,5mm de diâmetro. O grampo de ancoragem tipo cunha 240-15kv-AR3-017-5 é utilizado em cabos de 24,0 a 27,0mm de diâmetro. O grampo de ancoragem tipo cunha 50-25kv-AR3-018 é utilizado em cabos de 16,0 a 18,6mm de diâmetro. O grampo de ancoragem 70-25kv-AR3-018 é utilizado em cabos de 17,5 a 20,1mm de diâmetro. O grampo de ancoragem 95-25kv-AR3-018-1 é utilizado em cabos de 19,2 a 21,8mm de diâmetro. O grampo de ancoragem 150-25kv-AR3-018-1 é utilizado em cabos de 22,0 a 24,6mm de diâmetro. O grampo de ancoragem 185-25kv-AR3-017-5 é utilizado em cabos de 23,8 a 24,4mm de diâmetro e o grampão 70/185-35kv-AR3-019 é utilizado em cabos de 27,5 a 34mm de diâmetro.

ENSAIOS DE INSPEÇÃO

Estes grampos passam por ensaios de inspeção visual, onde não deve apresentar rebarbas, fissuras, estrias, bolhas, inclusões de materiais estranhos ou quaisquer outras imperfeições que possa comprometer seu desempenho. No ensaio de identificação cada grampo deve estar identificado com: a marca Ancora, mês e ano de fabricação, tipo ou referência comercial e/ou código do produto, carga mínima de ruptura em daN, faixa de bitola em mm² e diâmetro externo em milímetro do cabo aplicável. Verificação dimensional, o mesmo deve apresentar as dimensões de acordo com a especificação técnica e o ensaio de resistência mecânica a tração de ruptura e escorregamento. Os grampos de tensão 15/25kv possui para de ruptura de 800daN. O grampão tensão 35kv sua carga de ruptura é 1000daN e ambos possuem a carga de escorregamento de F=400daN.
